Rolluik meten

Op deze pagina leggen we u uit hoe u de maat van een rolluik of rolpoort bepaalt.

Het is belangrijk dat er op de juiste manier wordt gemeten en dat u begrijpt hoe de maatvoering van een rolluik tot stand komt. U bent zelf verantwoordelijk voor de juiste maatvoering.

Als u na het lezen van deze instructie nog vragen heeft of nadere uitleg wenst, neem dan gerust vrijblijvend contact met ons op. Dat voorkomt misverstanden en teleurstellingen.

Maatvoering rolluiken en rolpoorten

Bij de maatvoering van rolluiken en rolpoorten wordt altijd gesproken over de totale maat van het rolluik. Dat is de breedte inclusief de geleiders en de hoogte inclusief de bak.

De geleiders komen onder de bak en vallen binnen de breedte van het rolluik. De bak komt boven de geleiders en valt binnen de hoogtemaat van het rolluik.

De maatvoering bij rolluiken en de verschillende types rolpoorten is verschillend; daarom hebben we van ieder type uitgebreide meetinstructies gemaakt.

Download hier direct de uitgebreide meetinstructies voor rolluiken >>

Download hier direct de uitgebreide meetinstructies voor rolpoort AR55 >>

Download hier direct de uitgebreide meetinstructies voor rolpoort AG77 >>

Plaatsing

Er zijn verschillende manieren om een rolluik te monteren. Voordat u gaat bestellen is het zaak dat u weet hoe u het rolluik gaat plaatsen. De plaatsing bepaalt namelijk de maatvoering van uw rolluik.

Met de rolluiken wordt een montagehandleiding meegeleverd. Ieder type rolluik heeft een eigen handleiding. Deze handleidingen kunt u ook vinden op de handleidingen pagina >>>

Kastmaten

In onderstaande tabellen vindt u de kastmaten van de rolluiken. Alle maten in deze tabellen zijn in cm.
Voor rolpoorten kijkt u in de meetinstructies van de rolpoorten.

ALUTECH AR-39

kastmaat: 15 16,5 18 20,5
geleiders tot: 165 203,5 252 299,5
inclusief kast: 180 220 270 320

ALUTECH AR-41

kastmaat: 15 16,5 18 20,5
geleiders tot: 115 153,5 232 289,5
inclusief kast: 130 170 250 310

ALUTECH AR-40 en ARH-40

kastmaat: 15 16,5 18 20,5
geleiders tot: 105 143,5 192 289,5
inclusief kast: 120 160 210 310

HEROAL HR-41 / RS-41

kastmaat: 15 16,5 18 20,5
geleiders tot: 115 163,5 222 279,5
inclusief kast: 130 180 240 300

HEROAL HK-842 / RS-42

kastmaat: 15 16,5 18 20,5
geleiders tot: 115 153,5 192 259,5
inclusief kast: 130 170 210 280

HEROAL Mini-E / RS-38

kastmaat: 15 16,5 18 20,5
geleiders tot: 95 153,5 182 249,5
inclusief kast: 110 170 200 270
Alt title

Rolluik meten

Op deze pagina leggen we u uit hoe u de maat van een rolluik of rolpoort bepaalt.

Het is belangrijk dat er op de juiste manier wordt gemeten en dat u begrijpt hoe de maatvoering van een rolluik tot stand komt. U bent zelf verantwoordelijk voor de juiste maatvoering.

Als u na het lezen van deze instructie nog vragen heeft of nadere uitleg wenst, neem dan gerust vrijblijvend contact met ons op. Dat voorkomt misverstanden en teleurstellingen.

Maatvoering rolluiken en rolpoorten

Bij de maatvoering van rolluiken en rolpoorten wordt altijd gesproken over de totale maat van het rolluik. Dat is de breedte inclusief de geleiders en de hoogte inclusief de bak.

De geleiders komen onder de bak en vallen binnen de breedte van het rolluik. De bak komt boven de geleiders en valt binnen de hoogtemaat van het rolluik.

De maatvoering bij rolluiken en rolpoorten is per typeverschillend; daarom hebben we van ieder type meetinstructies gemaakt. Deze vindt u in de configurator onder de knop "lees meetinstructies" waar u de afmetingen invult van het rolluik. Ook in de productomschrijving van de rolluiken en rolpoorten vindt u alle informatie terug.





Plaatsing

Er zijn verschillende manieren om een rolluik te monteren. Voordat u gaat bestellen is het zaak dat u weet hoe u het rolluik gaat plaatsen. De plaatsing bepaalt namelijk de maatvoering van uw rolluik.

Met de rolluiken wordt een montagehandleiding meegeleverd. Ieder type rolluik heeft een eigen handleiding. Deze handleidingen kunt u ook vinden op de handleidingen pagina >>>



Kastmaten

In onderstaande tabellen vindt u de kastmaten van de rolluiken.

Rolluikdirect PA39

kozijnmaat = geleidermaat minimale kastmaat hoogte
inclusief kast
<= 126.3 cm13,7 cm<= 140.0 cm
126.4 tot 165.0 cm15.0 cm140.1 tot 180.0 cm
165.1 tot 203.5 cm16.5 cm180.1 tot 220.0 cm
203.6 tot 252.0 cm18.0 cm220.1 tot 270.0 cm
252.1 cm tot 399.5 cm20.5 cm270.1 tot 420.0 cm

Rolluikdirect PA43

kozijnmaat = geleidermaat minimale kastmaat hoogte
inclusief kast
<= 96.3 cm13,7 cm<= 110.0 cm
96.4 tot 135.0 cm15.0 cm110.1 tot 150.0 cm
135.1 tot 213.5 cm16.5 cm150.1 tot 230.0 cm
213.6 tot 262.0 cm18.0 cm230.1 tot 280.0 cm
262.1 cm tot 379.5 cm20.5 cm280.1 tot 400.0 cm

Rolluikdirect PA40

kozijnmaat = geleidermaat minimale kastmaat hoogte
inclusief kast
<= 86.3 cm13,7 cm<= 100.0 cm
86.4 tot 105.0 cm15.0 cm100.1 tot 120.0 cm
105.1 tot 143.5 cm16.5 cm120.1 tot 160.0 cm
143.6 tot 182.0 cm18.0 cm160.1 tot 200.0 cm
182.1 cm tot 279.5 cm20.5 cm200.1 tot 300.0 cm

Rolluikdirect PA40 Somfy Solar

kozijnmaat = geleidermaat minimale kastmaat hoogte
inclusief kast
<= 90.0 cm15.0 cm<= 105.0 cm
90.1 tot 128.5 cm16.5 cm105.1 tot 145.0 cm
128.6 tot 177.0 cm18.0 cm145.1 tot 195.0 cm
177.1 cm tot 264.5 cm20.5 cm195.1 tot 285.0 cm

Heroal HR41 (RS41)

kozijnmaat = geleidermaat minimale kastmaat hoogte
inclusief kast
<= 115.0 cm15.0 cm<= 130.0 cm
115.1 tot 163.5 cm16.5 cm130.1 tot 180.0 cm
163.6 tot 222.0 cm18.0 cm180.1 tot 240.0 cm
222.1 tot 289.5 cm20.5 cm240.1 tot 300.0 cm
289.6 tot 337.0 cm23.0 cm300.1 tot 350.0 cm

Heroal HK842 (RS42)

kozijnmaat = geleidermaat minimale kastmaat hoogte
inclusief kast
<= 115.0 cm15.0 cm<= 130.0 cm
115.1 tot 153.5 cm16.5 cm130.1 tot 170.0 cm
153.6 tot 192.0 cm18.0 cm170.1 tot 210.0 cm
192.1 tot 269.5 cm20.5 cm210.1 tot 280.0 cm
269.6 tot 337.0 cm23.0 cm280.1 tot 350.0 cm

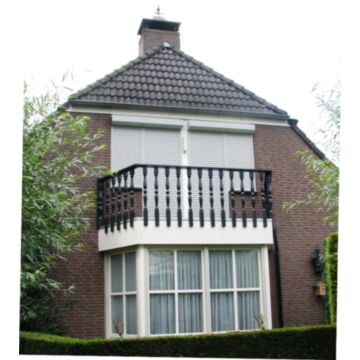

Heroal mini-E (RS38)

kozijnmaat = geleidermaat minimale kastmaat hoogte
inclusief kast
<= 95.0 cm15.0 cm<= 110.0 cm
95.1 tot 153.5 cm16.5 cm110.1 tot 170.0 cm
153.6 tot 182.0 cm18.0 cm170.1 tot 200.0 cm
182.1 tot 249.5 cm20.5 cm200.1 tot 270.0 cm
249.6 tot 357.0 cm23.0 cm270.1 tot 380.0 cm
Rolluik meten

Rolluik meten

Op deze pagina leggen we u uit hoe u de maat van een rolluik of rolpoort bepaalt.

Het is belangrijk dat er op de juiste manier wordt gemeten en dat u begrijpt hoe de maatvoering van een rolluik tot stand komt. U bent zelf verantwoordelijk voor de juiste maatvoering.

Als u na het lezen van deze instructie nog vragen heeft of nadere uitleg wenst, neem dan gerust vrijblijvend contact met ons op. Dat voorkomt misverstanden en teleurstellingen.

Maatvoering rolluiken en rolpoorten

Bij de maatvoering van rolluiken en rolpoorten wordt altijd gesproken over de totale maat van het rolluik. Dat is de breedte inclusief de geleiders en de hoogte inclusief de bak.

De geleiders komen onder de bak en vallen binnen de breedte van het rolluik. De bak komt boven de geleiders en valt binnen de hoogtemaat van het rolluik.

De maatvoering bij rolluiken en rolpoorten is per type verschillend. Daarom hebben we van ieder type meetinstructies gemaakt. Deze vindt u in de configurator onder de knop 'Lees meetinstructies' wanneer u de afmetingen van het rolluik invult. Ook in de productomschrijving van de rolluiken en rolpoorten vindt u alle informatie terug.

Uitleg over de maatvoering van een rolluik

Plaatsing

Er zijn verschillende manieren om een rolluik te monteren. Voordat u gaat bestellen is het zaak dat u weet hoe u het rolluik gaat plaatsen. De plaatsing bepaalt namelijk de maatvoering van uw rolluik.

Met de rolluiken wordt een montagehandleiding meegeleverd. Ieder type rolluik heeft een eigen handleiding. Deze handleidingen kunt u ook vinden op de handleidingenpagina >>>

Meetinstructie

We hebben een uitgebreide meetinstructie gemaakt waarin duidelijk onderscheid wordt gemaakt tussen de verschillende manieren van plaatsen.

Bekijk hier de meetinstructie voor rolluiken >>>>

Voorbeeld van de meetinstructie voor rolluiken

Kastmaten

In onderstaande tabellen vindt u de kastmaten van de rolluiken. De juiste kastmaat is afhankelijk van het type rolluik en de afmetingen.

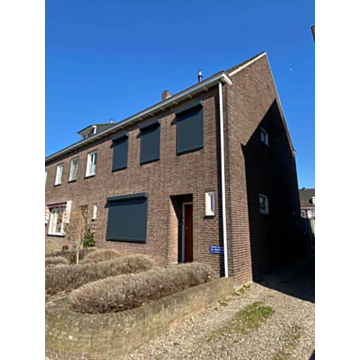

Rolluikdirect PA39

Kozijnmaat = geleidermaat Minimale kastmaat Hoogte inclusief kast
≤ 126.3 cm 13,7 cm ≤ 140.0 cm
126.4 tot 165.0 cm 15.0 cm 140.1 tot 180.0 cm
165.1 tot 203.5 cm 16.5 cm 180.1 tot 220.0 cm
203.6 tot 252.0 cm 18.0 cm 220.1 tot 270.0 cm
252.1 tot 399.5 cm 20.5 cm 270.1 tot 420.0 cm

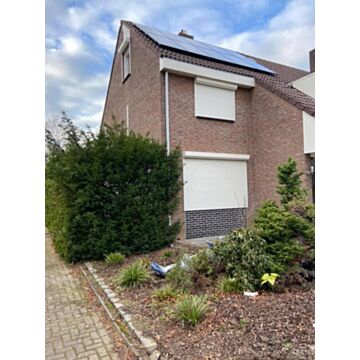

Rolluikdirect PA43

Kozijnmaat = geleidermaat Minimale kastmaat Hoogte inclusief kast
≤ 96.3 cm 13,7 cm ≤ 110.0 cm
96.4 tot 135.0 cm 15.0 cm 110.1 tot 150.0 cm
135.1 tot 213.5 cm 16.5 cm 150.1 tot 230.0 cm
213.6 tot 262.0 cm 18.0 cm 230.1 tot 280.0 cm
262.1 tot 379.5 cm 20.5 cm 280.1 tot 400.0 cm

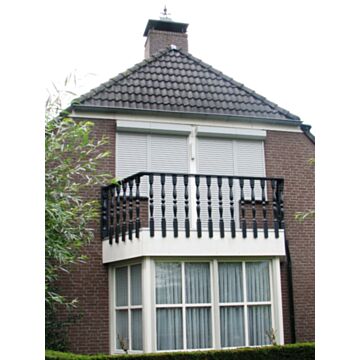

Rolluikdirect PA40

Kozijnmaat = geleidermaat Minimale kastmaat Hoogte inclusief kast
≤ 86.3 cm 13,7 cm ≤ 100.0 cm
86.4 tot 105.0 cm 15.0 cm 100.1 tot 120.0 cm
105.1 tot 143.5 cm 16.5 cm 120.1 tot 160.0 cm
143.6 tot 182.0 cm 18.0 cm 160.1 tot 200.0 cm
182.1 tot 279.5 cm 20.5 cm 200.1 tot 300.0 cm

Rolluikdirect PA40 Somfy Solar

Kozijnmaat = geleidermaat Minimale kastmaat Hoogte inclusief kast
≤ 90.0 cm 15.0 cm ≤ 105.0 cm
90.1 tot 128.5 cm 16.5 cm 105.1 tot 145.0 cm
128.6 tot 177.0 cm 18.0 cm 145.1 tot 195.0 cm
177.1 tot 264.5 cm 20.5 cm 195.1 tot 285.0 cm

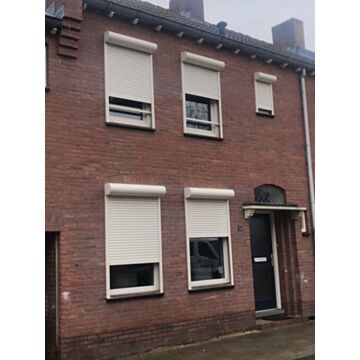

Heroal HR41 (RS41)

Kozijnmaat = geleidermaat Minimale kastmaat Hoogte inclusief kast
≤ 115.0 cm 15.0 cm ≤ 130.0 cm
115.1 tot 163.5 cm 16.5 cm 130.1 tot 180.0 cm
163.6 tot 222.0 cm 18.0 cm 180.1 tot 240.0 cm
222.1 tot 289.5 cm 20.5 cm 240.1 tot 300.0 cm
289.6 tot 337.0 cm 23.0 cm 300.1 tot 350.0 cm

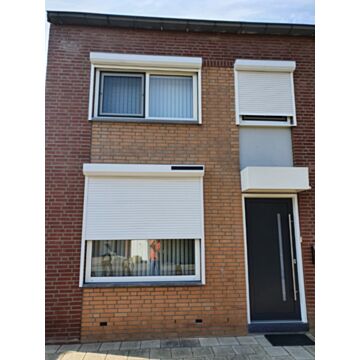

Heroal HK842 (RS42)

Kozijnmaat = geleidermaat Minimale kastmaat Hoogte inclusief kast
≤ 115.0 cm 15.0 cm ≤ 130.0 cm
115.1 tot 153.5 cm 16.5 cm 130.1 tot 170.0 cm
153.6 tot 192.0 cm 18.0 cm 170.1 tot 210.0 cm
192.1 tot 269.5 cm 20.5 cm 210.1 tot 280.0 cm
269.6 tot 337.0 cm 23.0 cm 280.1 tot 350.0 cm

Heroal mini-E (RS38)

Kozijnmaat = geleidermaat Minimale kastmaat Hoogte inclusief kast
≤ 95.0 cm 15.0 cm ≤ 110.0 cm
95.1 tot 153.5 cm 16.5 cm 110.1 tot 170.0 cm
153.6 tot 182.0 cm 18.0 cm 170.1 tot 200.0 cm
182.1 tot 249.5 cm 20.5 cm 200.1 tot 270.0 cm
249.6 tot 357.0 cm 23.0 cm 270.1 tot 380.0 cm
